ترمیستور لباسشویی
ترمیستور در لباسشویی وظیفه سنجش دمای داخل دیگ را دارد
ترمیستور لباسشویی در اصل یک مقاومت متغییر هست که برحسب دما، مقدار آن کاهش یا افزایش پیدا میکند که این تغییر مقدار به وسیله پردازشگر برد خوانده میشود و المنت لباسشویی را روشن یا خاموش میکند و باعث میشود آب داخل دیگ لباسشویی گرم شود به مقدار تنظیم شده برسد.

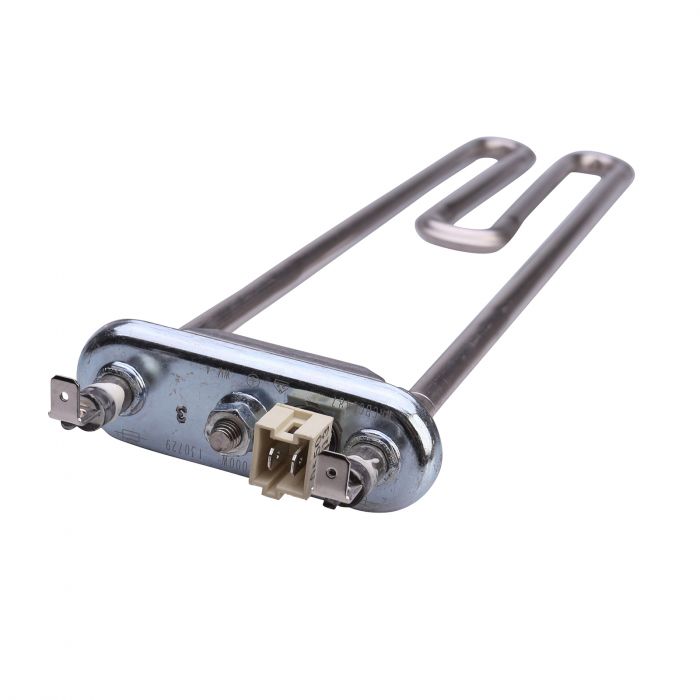

در تصویر زیر المنت و ترمیستور لباسشویی را مشاهده می نمایید که چگونه ترمیستور روی المنت لباسشویی نصب گردیده است.
نحوه تست ترمیستور لباسشویی :
با استفاده از اهم متر میتوان ترمیستور را اندازه گرفت.
ما در لباسشویی ها ۳ نوع ترمیستور داریم که مقدار آن ها در دمای ۲۵ درجه (دمای محیط) ۵، ۱۰ و ۲۰ کیلواهم هستند.
مثلا ترمیستور ما ۵ کیلواهم هست، وقتی با اهم متر اندازه میگیریم در دمای محیط این مقدار ممکن هست بین ۴ تا ۶ کیلواهم باشد که ما این را به عنوان ترمیستور ۵ کیلواهم در نظر میگیریم.
نحوه راه اندازی المنت لباسشویی و تنظیمات در برد DHM
بعد از اتصال سیم کشی المنت و ترمیستور لباسشویی مطابق راهنما نصب، باید در قسمت تنظیمات برد نمایشگر، مقدار صحیح سنسور دما ۵، ۱۰ یا ۲۰ کیلواهم را انتخاب و پشت برد مطابق تصویر زیر کلیدها رو تنظیم نماییم.
در صورت نداشتن سنسور، نیازی به تنظیم نیست.
