نحوه پیدا کردن سرسیم های (فیش های) موتورهای آسنکرون(خازنی) لباسشویی

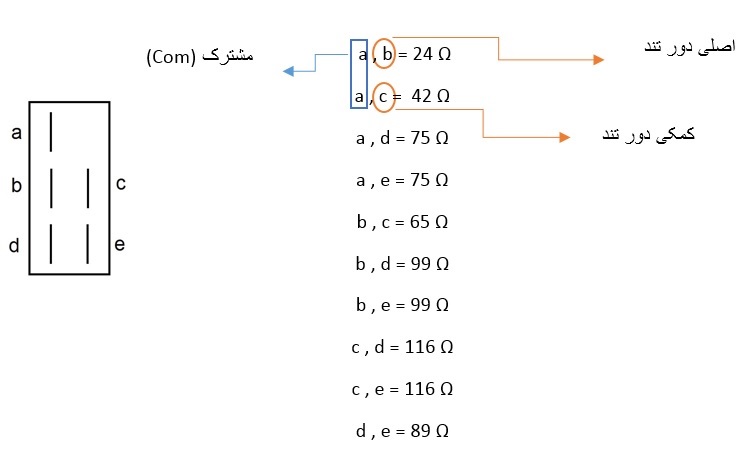

ابتدا برای هریک از سرسیم­ های (فیش) موجود بر روی تخته کلمپ یک نام (حرف یا عدد) انتخاب می­کنیم.

سپس اهم هر سرسیم (فیش) را نسبت به سایر سر سیم ها به دست می­ آوریم و یادداشت می­کنیم.

(نکته: وقتی یکبار اهم بین سر سیم a و b را اندازه می­گیریم دیگر نیاز نیست اهم بین b و a را اندازه­ گیری کنیم برای باقی اهم بین سرسیم ­ها هم به همین صورت است).

در بین سطرها، دو سطری که کمترین اهم­ ها را دارند را پیدا می­کنیم، در این دو سطر نامی که در هر دو سطر وجود دارد، مربوط به سرسیم مشترک (Com) می­باشد.

در هر یک از این دو سطر به جز نامی که مربوط به مشترک است یک نام دیگر باقی می­ماند، نامی که در سطر اهم کوچکتر است برای سر سیم اصلی دور تند و نامی که در سطر اهم بزرگتر است، برای سر سیم کمکی دورتند است.

تا اینجا سه عدد از سر سیم ها مشخص می­شوند و دو نام دیگر که باقی می ماند مربوط به سیم پیچ های دور کند موتور هستند.

سر سیم مشترک (Com) هم برای دور کند و هم برای دور تند موتور می باشد.

*** برای انتخاب نام سرسیم ­ها (فیش­ ها) لازم نیست اگر به حروف می­باشند به ترتیب و پشت سرهم قرار بگیرند. (برای مثال می­توانیم سرسیمی را a بنامیم و سرسیم کناری اش را e بنامیم) برای اعداد هم به همین صورت می­ باشد.

*** همیشه دو سطری که کوچکترین اهم­ ها را دارند پشت سرهم قرار نمیگیرند برای مثال ممکن است کوچکترین اهم ­ها در سطر 4 و 9 پیدا شوند.

*** مقدار اهم سیم پیچ­ های دور کند باهم برابر هستند.

*** در موتور 5 فیش تمام سر سیم­ ها (فیش­ ها) باید نسبت به یکدیگر اهم داشته باشند.

*** هیچکدام از سرسیم ها نباید به بدنه راه بدهند.(نباید اتصال داشته باشند).
